1，概况

NZJAHPP系列渣浆泵是一款高压高扬程尾矿专用渣浆泵
。重要用于各类金属矿山的矿浆长距离输送
。离心式渣浆泵的资金成本能够显著低于正排量泵和隔阂泵的资金成本

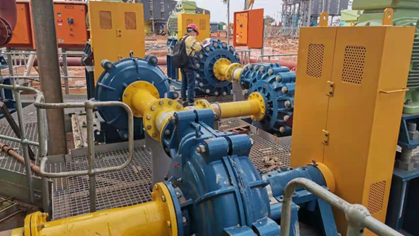

。此表离心式渣浆泵能够串联使用，多级泵站，这降低了泵站之间的管路压力水平，这也意味着能够使用更薄的管路，成本更低
。离心式渣浆泵用于尾矿输送，矿浆最大颗Ｄ芄淮锏100mm，而活塞泵，隔阂泵，正排量泵的矿浆颗粒要求要幼于5mm，矿山很难节造
。MG游戏官网出产的ZNJAHPP系列渣浆泵，单台泵的扬程能够达到100米，但这并不是最相宜的，思考到磨损和效能，单台泵的扬程应该远幼于最大扬程
。此刻MG游戏官网的这款NZJAHPP渣浆泵已经远销海内表各大矿山，如中国，菲律宾，塞尔维亚，刚果金等
。

2，设计特点

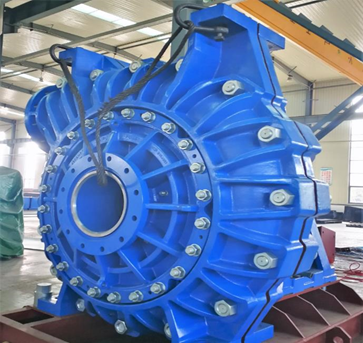

2.1双泵壳设计

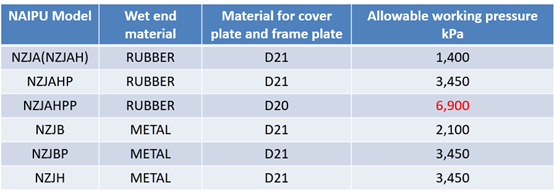

这种双泵壳设计对于高压高扬程矿浆输送很沉要
。表壳设计用于接受所有内部压力，即便过流件齐全磨损，也不用不安强度问题
。

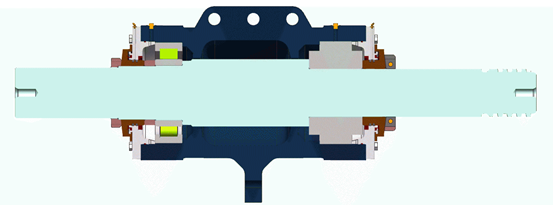

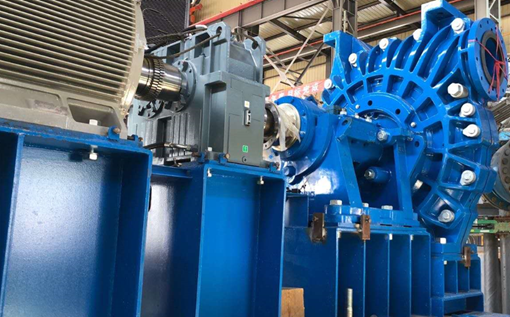

2.2轴承组件

我们使用进口TIMKEN轴承
。

1，现实轴承组件接受的负载可凭据要求设计; 例如450NZJAHPP尾矿泵，最大承载功率为2000kW
。

2，轴承运行速度可凭据要求设计;

3，油脂光滑;

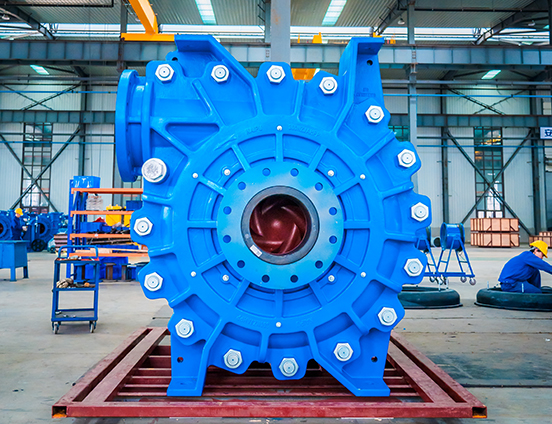

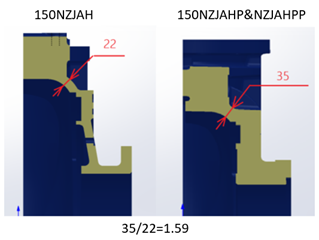

2.3与通用型NZJAH系列渣浆泵相比，泵体和泵盖的厚度更厚
。 在具体设计过程中，我们设计人员还将通过强杜仔限元分析优选加强筋的地位
。

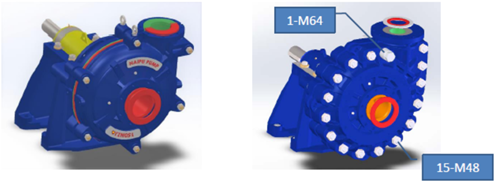

2.4更无数量、更大尺寸的泵盖螺柱数量
。 出格是在隔舍部位专门设置的螺柱，是这一系列渣浆泵的显著特点
。

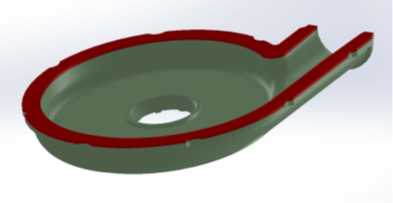

2.5当用橡胶内衬时，必要改进设计，预防泄漏，预防水锤造成内衬被扯出，前、后护套的周边密封翻边要加厚
。

3, MG游戏官网的设计能力

利用了FLUENT技术和EDEM技术对叶轮、护套等进行了充分优化，以获得高效能，并克服部门磨损，三维建模选取UG
。

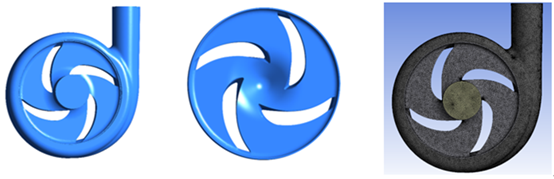

3.1 模型成立及网格划分

•       UG三维建模，提取推算水体；

•       网格选取六面体非结构化网格，ICEM软件网格划分
。

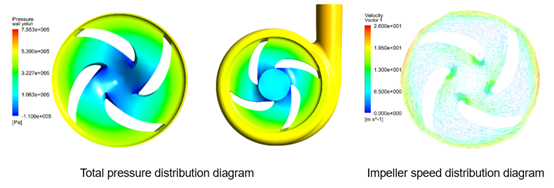

3.2、推算模型

•       ANSYS-FLUENT推算模型软件分析；

•       选取多沉坐标下的MRF求解，湍流模型选取RNG；

•       动量方程和陆续性方程选取SIMPLEC算法联立求解
。

3.3 扬程效能预估

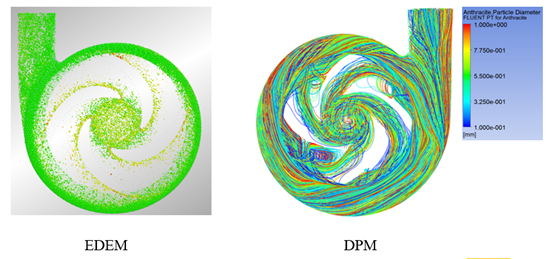

3.4、EDEM颗粒活动轨迹/FLUEN离散相DPM

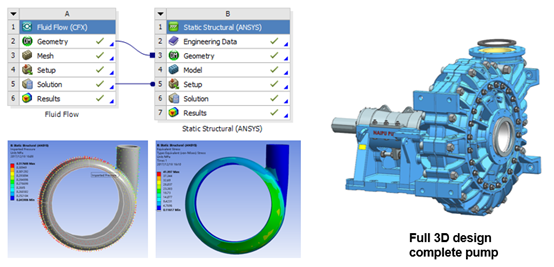

3.5 用三维软件UG，进行全三维结构设计
？翘迩慷确治鲅∪ANSYS-FLUENT流固耦合推算，FLUENT推算的静压压力散布作为强度及推算的初始前提
。

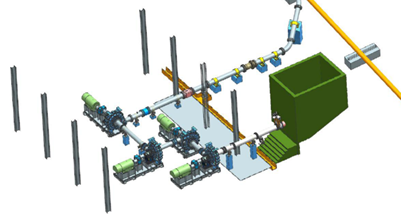

3.6对于大型项目，我们将凭据客户现有矿山安插进行三维现场布局，以实现客户直观地相识实现后项主张样子
。

3.7建设可视化PLC监控系统，它使操作工更好的，更单一的操作尾矿输送渣浆泵系统
。

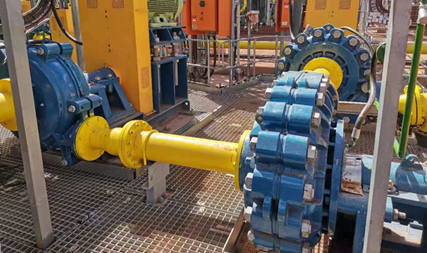

4，渣浆泵利用的矿山

4.1 刚果金的铜矿

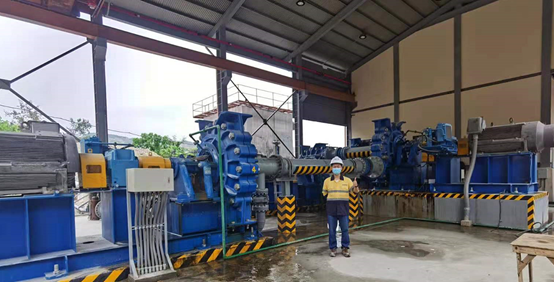

4.2 菲律宾的铜矿

4.3 中国黄金旗下矿山
